金屬撕碎機設備原理及刀輥設備工作性能介紹

時間：2020-06-03 14:44:00 作者：雙星機械 點擊：123

金屬撕碎機亦稱雙軸撕碎機，這種撕碎機的兩個工作輥子的上并排安裝了眾多刀盤，通過刀盤與刀盤僅僅咬合，從而大大提高了撕碎能力,增大了撕碎比。金屬撕碎機主要用于原料的粗碎階段,將粒度大于80毫米的各種原輯撕碎成50毫米以下。因較大的原料進料尺寸,所以主要用于各種廢舊無聊的粗碎階段。

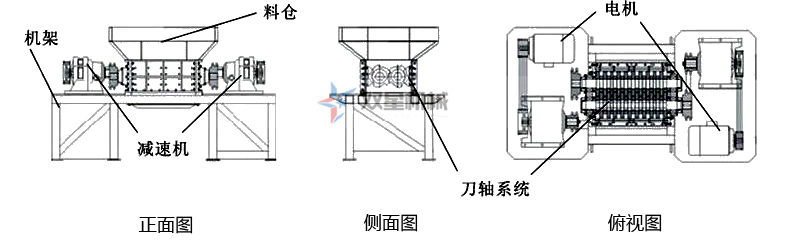

1.金屬撕碎機主要由六部分組成:撕碎機底座部分、齒輥部分.傳動軸部分.軸承部分.機架部分和罩殼部分等。底座由槽鋼、角鋼和鋼板焊接而成，由六個地腳螺栓固定在基礎上,為了減振，在底座的下面墊上200x300毫米的木塊。



2.齒形輥子部分是撕碎機的核心工作部分,其包括固定刀具部分和移動刀具部分.這部分主要由主軸、八角形輥輪殼、齒形牙板、齒輪和異形齒輪等零件組成。八角形輥輪殼用鍵連接裝入軸上,齒形牙板用方頭螺釘固定在八角形輥輪殼上,固定輥軸的一端裝有大齒輪與傳動軸上的小齒輪相嚙合,而另一端裝有異形齒輪與移動輥軸端部的異形齒輪相嚙合.為了使移動輥在正常移動后撕碎機仍能正常轉動工作,相嚙合的一對異形齒輪是長齒形的。齒形牙板是擔負撕碎工作的主要零件,表面齒形牙用以抓取并撕碎原料，大的料塊也能被嚙入撕碎。

3.齒形刀具是由合金刀具制作而成，硬度極好。傳動軸部分是由軸和在軸上的小齒輪及鏈輪、安全銷裝置等所組成。帶橢圓法蘭的套簡用鍵與軸連接,大皮帶輪以較小的間隙套裝在帶橢圓法蘭的套簡上,套簡的法蘭與大皮帶輪之間用安全銷子連接。當撕碎機在運轉中超負荷時,安全銷即被切斷,此時大皮帶輪在套簡上可以自由轉動,不能帶動傳動軸,從而保護電動機和設備不因超負荷而被損壞軸承部分包括六個軸承，均為剖分軸承，軸瓦都澆掛軸承合金,采用干油潤滑。在上下瓦的接合處安放調整墊片,以便在軸瓦磨損時可以調節(jié)軸瓦的間隙。



以上就是關于金屬撕碎機設備核心撕碎結構的說明，感興趣的朋友可以了解一下，當然也可以隨時來電咨詢皓星機械。
