金屬撕碎機撕碎結構采用帶撕碎刃+刀輥形式，這種類型的撕碎到具體結構主要用于各種報廢汽車、油漆桶油桶、彩鋼瓦、廢鋁型材等物料的撕碎，撕碎之后的物料體積小、可以直接進行利用，也可以通過金屬破碎機進行下一步細碎處理。
金屬撕碎機是一種帶撕碎刃的金屬材料專用破碎機的主軸輥，尤其是屬廢鋼處理設備技術領域。金屬撕碎機由四組撕碎刀片組、承載箱體、箱體支架、進料系統、動力系統，電器控制系統組成。若干個刀爪沿著刀體的中心軸線L環形陣列，箱體上承載有四組刀片，第一刀輥的刀爪和第二刀輥的刀爪相間配合設置。大件物料通過進料系統進入撕碎箱體內部，物料經過刀片撕扯、擠壓、剪切等綜合作用力的作用破碎下，被撕碎成小塊的物料，當物料的尺寸小于篩網孔時物料在重力和擠壓力的作用下從箱體下部排出，該設備主要用于撕碎大件中空類廢鋁，如廢鋁化工桶、IBC噸桶、家電外殼等廢舊物料，動刀的刀爪呈扇形結構，刀爪的外邊緣呈弧線結構，刀爪的外邊緣兩端分別連接刀刃。

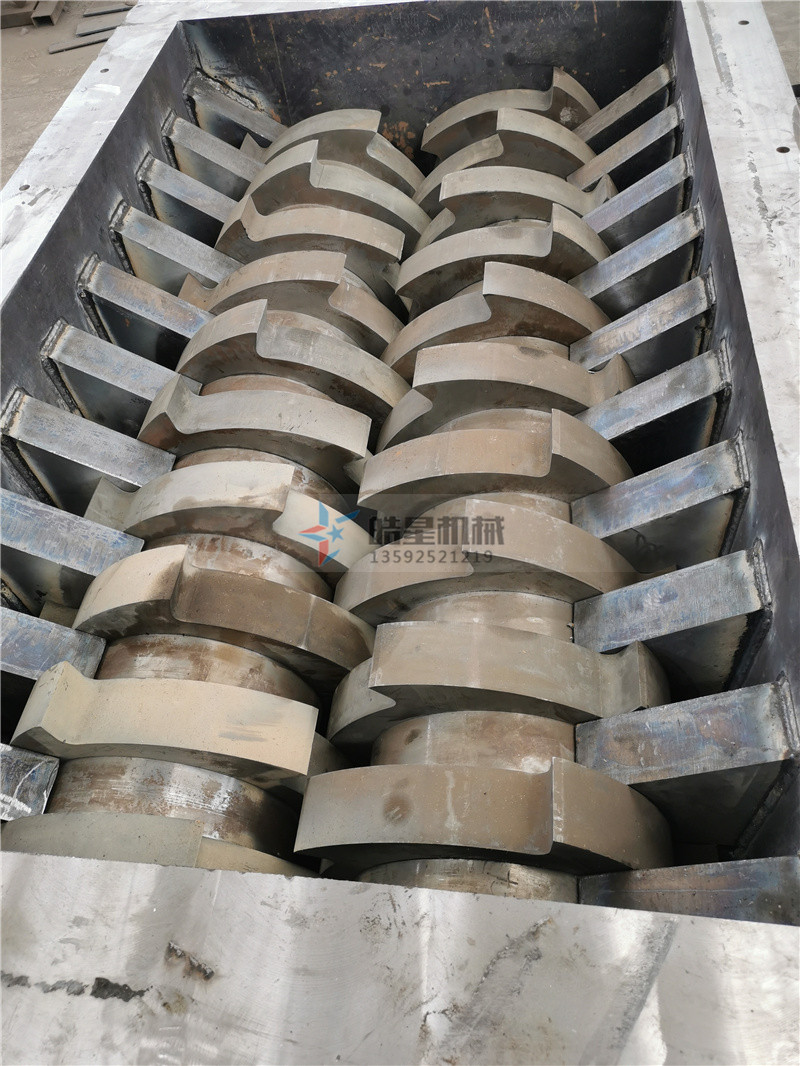

雙軸撕碎機的刀輥結構，包括第一刀輥和與第一刀輥配合的第二刀輥，第一刀輥和第二刀輥為結構相同的刀輥，該刀輥包括主軸和套設于主軸上的若干個動刀;動刀包括刀體和設于刀體邊緣的若千個刀爪，刀爪兩個側面均形成刀刃。刀刃和刀爪的外邊緣之間的夾角X為60°~80°，刀體設有以中心軸線L為中心軸的刀體內孔，刀體內孔為多邊形結構主軸的形狀和刀體內孔的形狀配合，刀體內孔與主軸過盈配合。刀體內孔為六棱型孔，主軸為六棱型軸。刀體上設有環形的導料槽，導料槽和刀體內孔同軸配合;第一.刀輥的刀爪的外邊緣和第二刀輥的導料槽的內側圓相切，所有動刀的刀刃在主軸上呈阿基米德螺線排布。
金屬撕碎機采用一個刀爪設有雙面刀刃的結構，破碎效率高，刀輥使用壽命較長，生產效率高。動刀與主軸采用過盈配合、多邊形固定的結構，防止在傳動過程中動刀所受的剪切力全部作用在刀座與隔套的焊縫上，導致焊縫爆裂則設備不能使用;動刀與主軸采用過盈配合，使得動刀與主軸成為一個整體，減少焊縫出現裂紋的可能性。第一刀輥的刀爪的外邊緣和第二刀輥的導料槽的內側圓相切，既能保證不卡料，又能保證切削效率。刀刃和刀爪的外邊緣之間的夾角X為60°~ 80° ，第一刀輥1和第二刀輥上所有動刀的刀刃在主軸上呈阿基米德螺線排布，刀刃與物料為點接觸，破碎過程中沖擊力小，破碎效率高。導料槽的寬度L為l0mm一20mm，導料槽的深度D為1mm一3mm，采用此尺寸保證物料倒料順暢而又不影響刀具的強度。
